体验苹果iPhone 15 Pro Max原型机：触觉音量 / 电源按钮首次曝光

日期： 来源：启东安卓网
7 月 10 日消息，科技媒体 AppleInsider 昨日（7 月 9 日）发布博文，分享了苹果 iPhone 15 Pro Max 原型机照片，最大的亮点在于采用了代号为 Bongo、采用触觉设计的音量 / 电源键按钮。

体验苹果iPhone 15 Pro Max原型机：触觉音量 / 电源按钮首次曝光

Project Bongo 项目发展历程

于 2023 年 9 月报道苹果的 Project Bongo 项目，苹果计划重新设计音量和电源按钮，在功能和外观方面带来新的交互体验。

苹果在 2011 年推出的 iPhone 4s 中，开始使用线性共振致动器，大大降低了产生的噪音量，并显著改善了响应时间。

苹果随后在 2015 年推出的 iPhone 6s 中，引入了 Taptic Engine，用户通过重按 iPhone 显示屏上的某些区域来接收触觉反馈。

Bongo 项目最早的设计可以追溯到 2021 年，也就是 iPhone 15 Pro 发布的前两年，该项目的目标是用改进的触觉技术取代 iPhone 传统的机械按键，同时苹果公司可能希望通过采用新技术来降低机械按钮固有的硬件故障率。

Project Bongo 项目简介

而 Project Bongo 则是为音量、电源按钮，从传统的机械按钮改为触觉按钮。检测压力并通过使用产生振动的触觉引擎（触觉反馈）来模拟物理按钮的按压。

Bongo 项目按下触觉按钮的反馈机制：

按钮下方配有弯曲传感器，可以测量施加到按钮的压力。

应变仪检测到压力的变化，并将其转换为电阻的变化，并准确测量变化。

向主逻辑板发送信号，指示按钮被按下。

主逻辑板向 Bongo 触觉引擎发出供电指令

Bongo 触觉引擎通过电磁场来产生振动

然后通过振动产生触觉反馈，并且朝向手指的轻微向上移动模仿物理按钮被按下的感觉。

iPhone 15 Pro Max 原型机

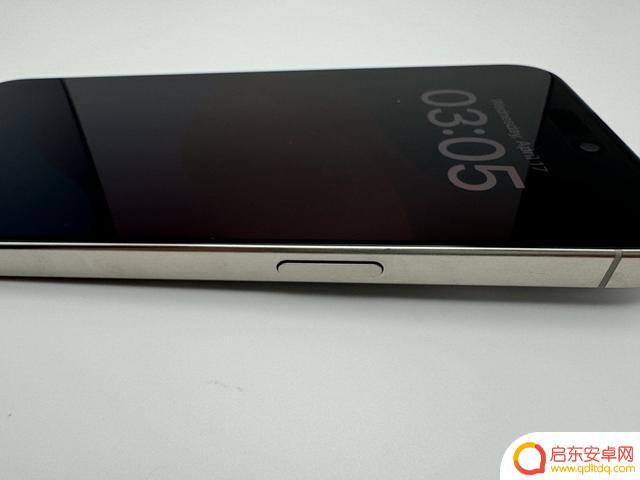

本次曝光的是 iPhone 15 Pro Max 的 EVT 阶段原型机，开发期间的设备识别码为 D84，项目代号为“Veyron”。

苹果公司已经于 2023 年 4 月取消 Bongo 项目，这些 EVT 原型机是最后一批包含苹果触觉按键的产品。

体验苹果iPhone 15 Pro Max原型机：触觉音量 / 电源按钮首次曝光

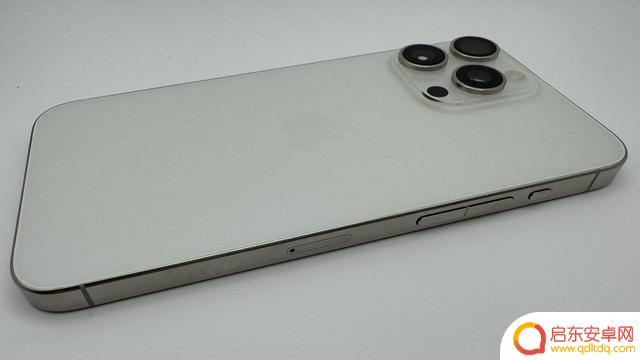

系统方面，EVT 原型机运行的是 iOS 17 的 InternalUI 版本。这意味着该设备包含一个专门的 iPhone 操作系统变体，供苹果工程师内部用于开发和测试目的。

体验苹果iPhone 15 Pro Max原型机：触觉音量 / 电源按钮首次曝光

苹果公司在随后的 CRB 和 DVT 原型机阶段，取消了 iPhone 15 Pro 和 iPhone 15 Pro Max 的触觉按键，改而使用传统的机械按键。

体验

消息源表示苹果 iPhone 15 Pro 和 iPhone 15 Pro Max 的触觉按钮设计之初，有点类似于传统的机械按键，用户按下后依然会移动。如果设备处于开机状态，触觉音量键和电源键在按下后会产生反馈和咔哒声。

体验苹果iPhone 15 Pro Max原型机：触觉音量 / 电源按钮首次曝光

消息源表示用户按下和松开触觉按钮之后，会立即产生触觉反馈，其工作原理基本上和苹果的 Magic Trackpad 相同，会产生整体反馈和按压声音。

如果设备处于关机状态，并且电池耗尽无法显示充电指示灯，用户按下该触觉按钮之后，按钮仍会移动，但不会向用户提供触觉反馈，简单来说该触觉体验需要电力供应，没有电力供应就没有触觉反馈。

体验苹果iPhone 15 Pro Max原型机：触觉音量 / 电源按钮首次曝光

据熟悉内情的人说，Bongo 型按键使用的是专用固件，其中提到了“深度睡眠”模式。一旦设备关机或长时间不活动，深度睡眠模式就有可能被激活。

消息源透露即使戴着手套的手指触摸按钮，或在口袋里使用时，按钮也会对压力做出反应。这说明按钮能够在不直接接触皮肤的情况下检测压力变化。

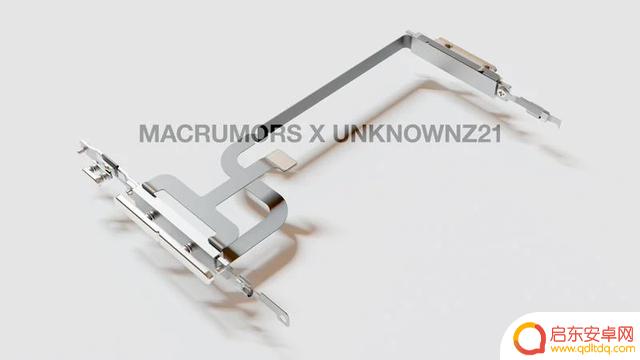

苹果 Bongo 项目的关键硬件组件及其工作原理

该组件具有两个应变计，按钮的每一侧各一个，应变仪检测压力的变化，并将其转换为电路内的电阻变化。电阻的变化导致电压的变化，两个应变计之间的电位差用于确定压力原点的位置（音量增大或音量减小）。

体验苹果iPhone 15 Pro Max原型机：触觉音量 / 电源按钮首次曝光

苹果为了推进 Bongo 项目，苹果开发了“Bongo Haptic Engine”，这是一种电磁驱动的磁阻电机。磁阻电动机是微电子领域常用的一种先进电动机。

体验苹果iPhone 15 Pro Max原型机：触觉音量 / 电源按钮首次曝光

苹果通过使用磁阻电机，能够实现比传统振动电机更快的振动速度，同时还提供更快的响应时间。Bongo 触觉引擎旨在提供更细致入微的振动反馈，以及更好的用户体验。

Bongo 触觉引擎由铁磁芯和铜线圈组成，它们一起形成螺线管。触觉引擎通过相对于位于其正下方的吸引板振荡来产生振动。
