魅蓝5和魅蓝note5作为魅族手机的两款经典之作，在市场上备受瞩目，随着使用时间的增长，手机的性能和外观可能会出现一些问题，这时候拆解手机可能是一个有效的解决方法。对于很多人来说，拆解手机可能是一项相当复杂和困难的任务。了解魅蓝5手机和魅蓝note5的拆解过程是至关重要的。本文将为大家提供一份详细的图文指南，帮助大家了解如何拆解魅蓝5手机和魅蓝note5，以及注意事项，让大家能够轻松地进行手机维修和更换部件。

魅蓝note5拆解过程图文指南

手机拆解准备工具：

螺丝刀、吸盘、撬棒、拨片等相关拆机工具。

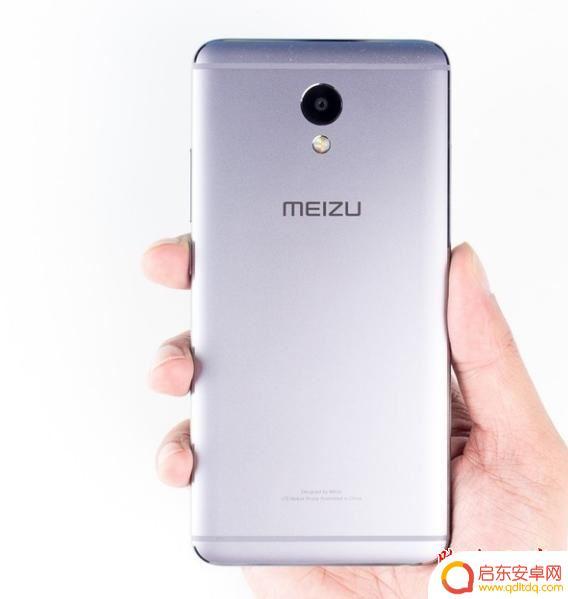

魅蓝5手机怎么拆：

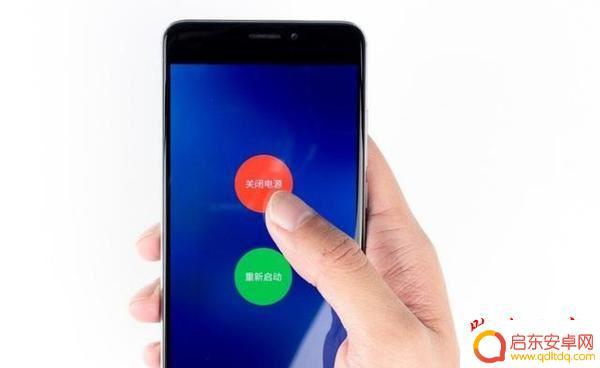

首先将魅蓝note5关机，这样可以避免拆卸出现部件因断电照成不必要的损坏。

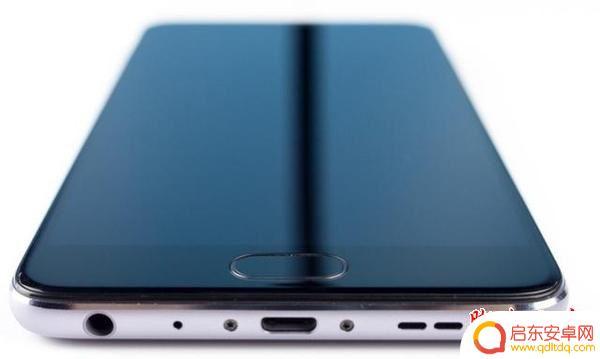

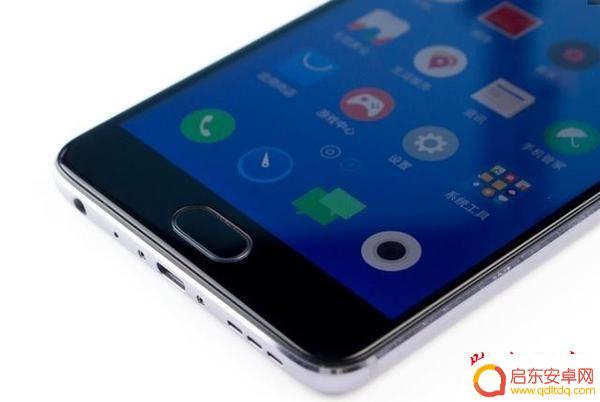

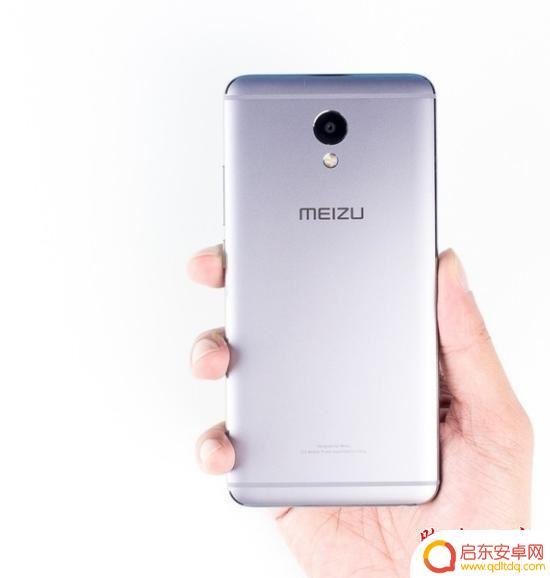

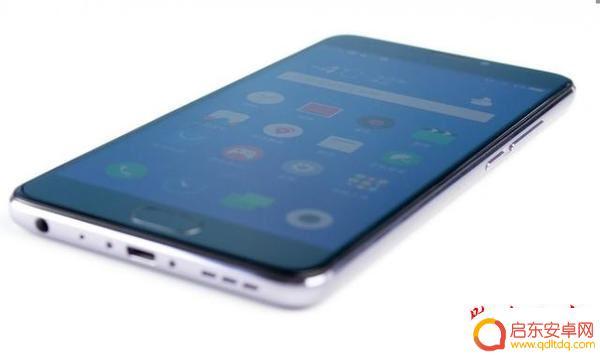

魅蓝note5采用了魅族的一贯作风，一体全金属机身，机身底部有两颗五角螺丝固定。拆解想要进行必须拆掉底部这两科螺丝。

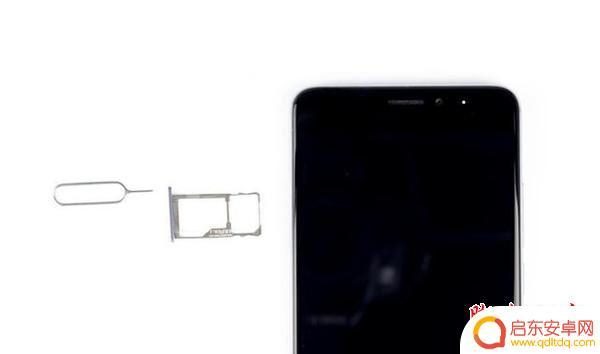

然后，用顶针取出SIM卡拖；

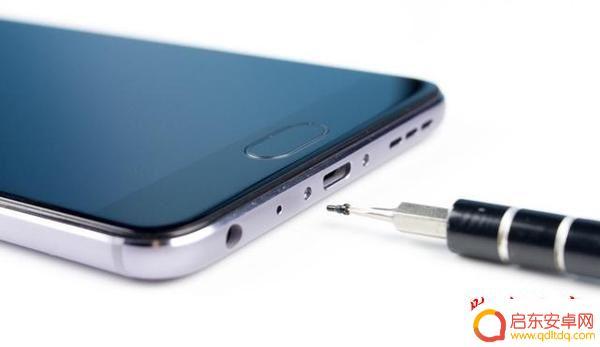

底部的螺丝采用0.8MM 的五星螺丝固定，用五角螺丝掉一一卸下。

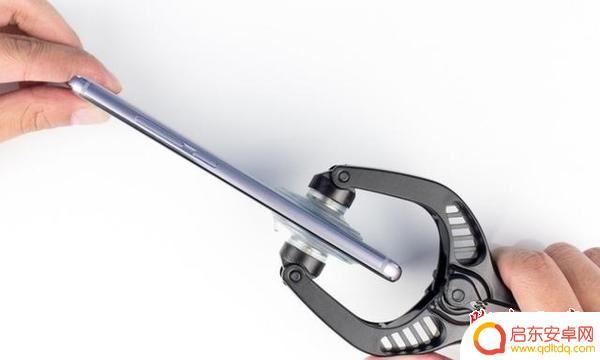

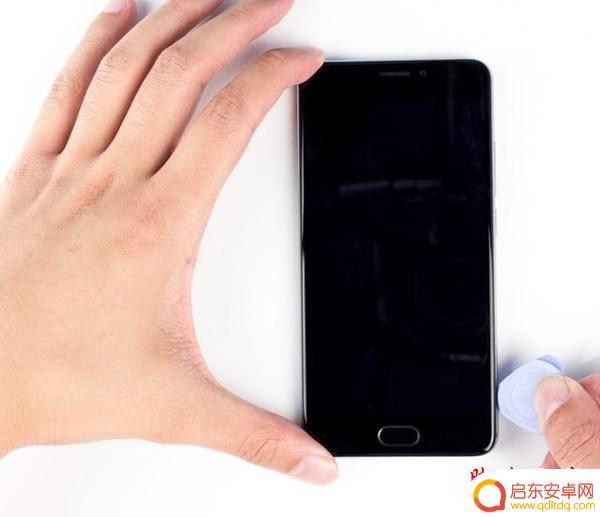

接下来使用专业吸盘工具辅助开启分离屏幕。

使用吸盘拉起一条缝隙后使用拨片插入，慢慢的游走划开。

小心的沿着缝隙左右划开。注意：千万不可硬翘、硬掰，这样可能会损害内部部件或者损坏屏幕及划伤机壳影响使用和美观度。

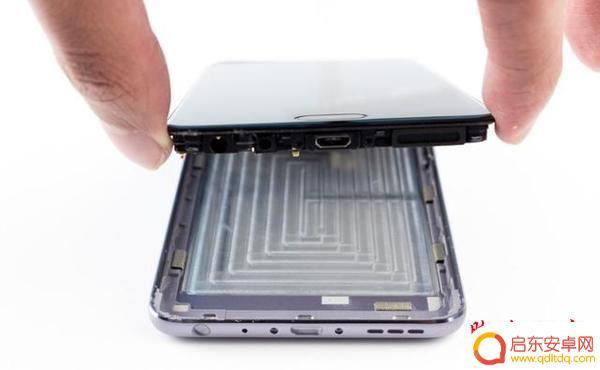

等固定的扣卡都划开后便可以轻松打开使机壳分离了。

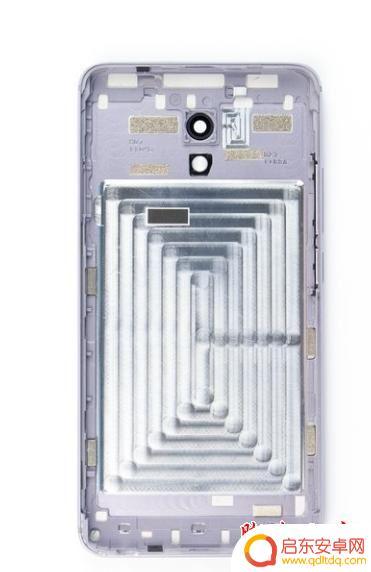

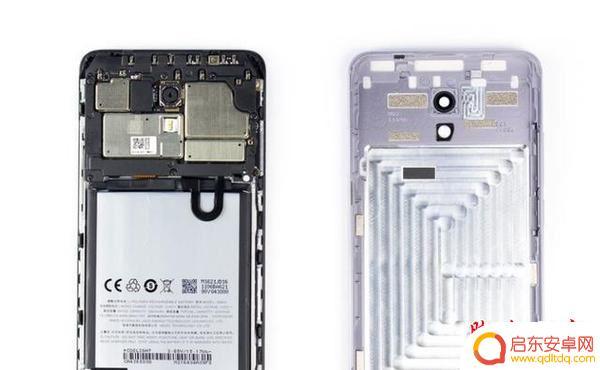

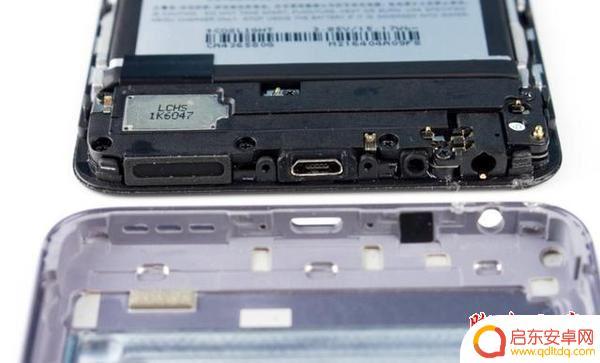

来看下分离后的机壳，机身设计依然采用三段式设计，顶部主板，中部电池，底部小板。该机采用纳米全金属一体机身设计，机壳的结构强度使得与屏幕的衔接更为紧固，为了增大空间在电池对应的地方还做了cnc工艺做薄处理。全金属后盖上光秃秃的，除了必要的信号溢出塑料，没有别的东西

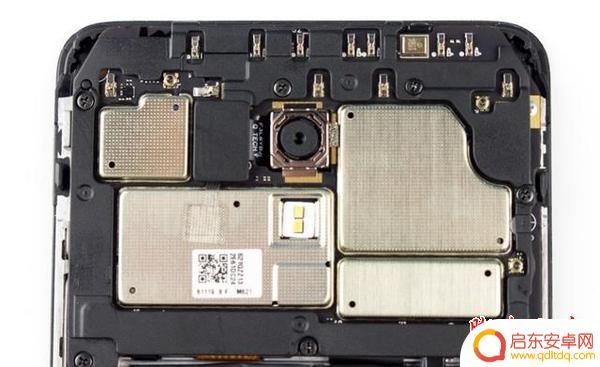

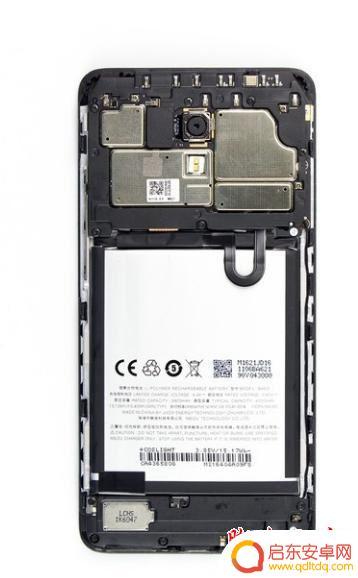

机身：可以清晰地看到整个机身设计有理有据，布局也非常合理，除了一些天线触点和金属屏蔽罩基本上没有元件裸露在外面，整个电池占据了机身的大部分面积，底部小板及音腔box也被螺丝紧紧的固定这。可以见得这部机器的设计做工也是非常不错的。

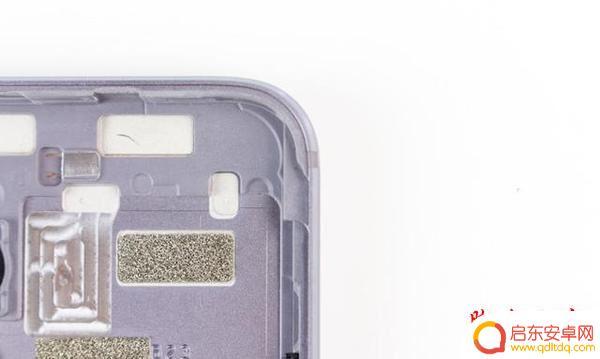

机壳：该机采用纳米全金属一体机身设计，机壳内部四周都注塑了塑料。这可能是为了使得机壳与屏幕衔接更加紧密牢固，还有就是加固了机身的硬度，及对摔落减少撞击对主板的冲击了，为了增大空间在电池对应的地方还做了cnc工艺做薄处理。

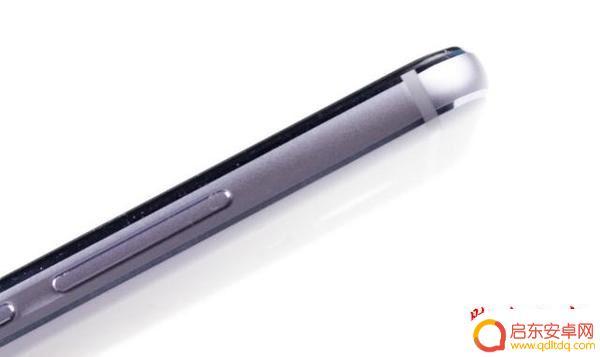

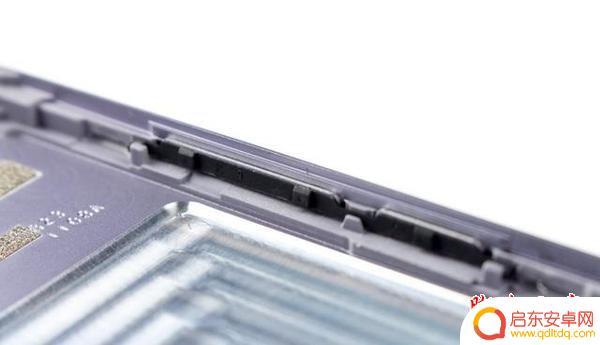

机壳上的按键设计也非常合理，金属按键黏贴在硅胶垫上，然后固定在机壳相应的凹槽中，这样按键既不会出现晃动，也不会使用起来那么僵硬，同时拆解维修也不会出现掉落带来困扰。

机壳与机身对应的扬声器、数据口、麦克、耳机孔都做了准确的计算，对应也非常准确。

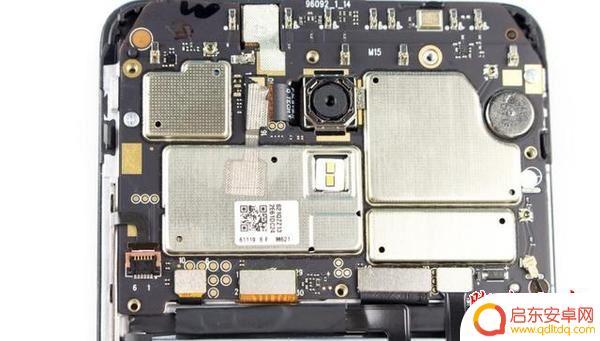

拆解机身：

主板采用了七颗梅花螺丝固定，而且主板上螺丝固定的还有一个塑料挡板。塑料做的保护挡板……毕竟是千元机器嘛。这东西可以保护主板上的电子元件不和金属后盖进行接触，防止短路，也能在手机摔落的时候，对电子元件进行一定程度的保护。挡板成本不高，高的是形状、厚度、位置的设计，千元机上根本没多少有，大部分会出现高端机上——毕竟那上面的原件贵的多了。能配一块这东西，就证明两点：一，这手机内部做工比其他同级别手机要好一到两个档次；二，手机更加稳固耐用。

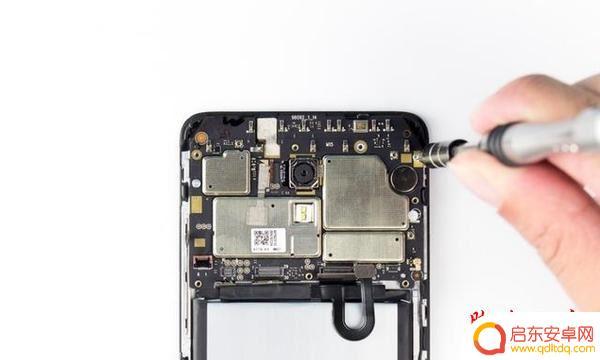

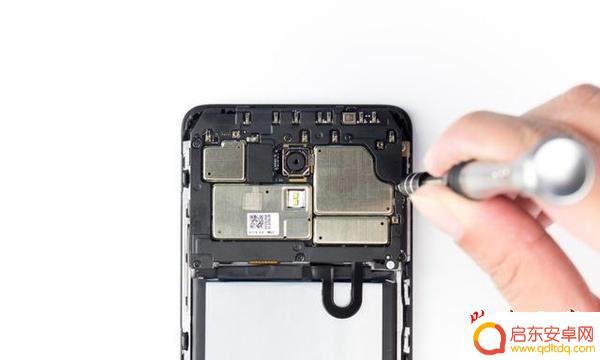

接下来我们用准备好的螺丝刀一一卸下固定的螺丝。

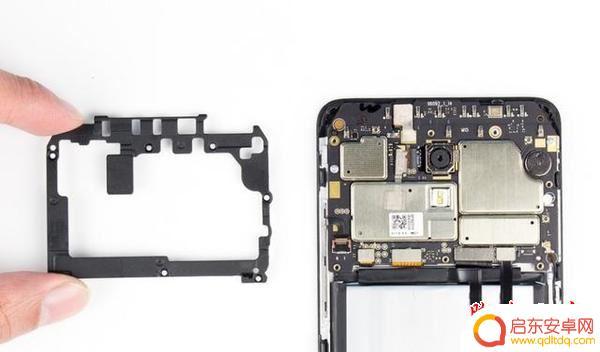

螺丝卸掉后用手取下这块塑料挡板；

主板上btb和zif连接器一共有七处，从右到左分别为：电池、尾插、显示屏、触控芯片、按键、剩下两处就是摄像头。电池的排线使用了U型设计，过渡更缓，对于比用90度直角设计的更安全，能减少排线出现的接触不良、排线折断等问题。尾插的btb接口是不是这些连接器中最大的？那是因为魅蓝Note5支持快充，尾插排线除了需要负责数据传输之外，还得负责传输充电进来的高电压、传输到主板上进行转换，所以，尾插排线比普通的千元机更宽、尾插接口更大。

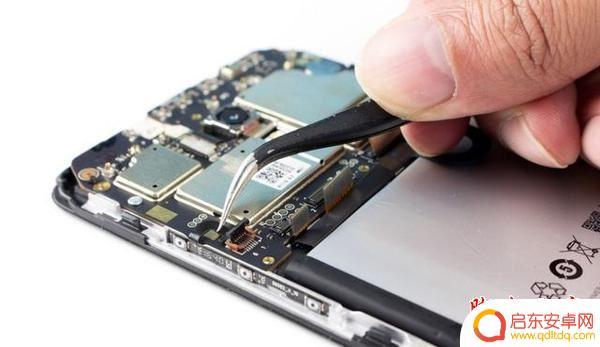

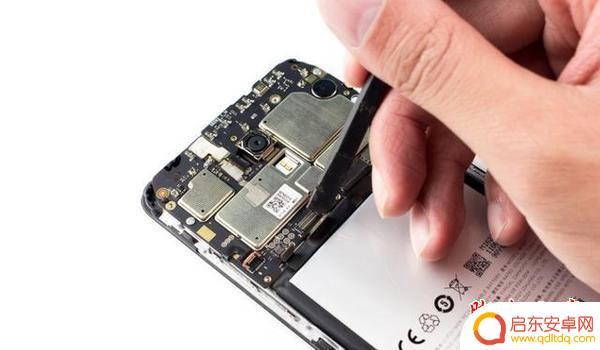

断开这些btb和zif连接器：

断开触控连接btb；

断开屏幕和尾插连接btb。

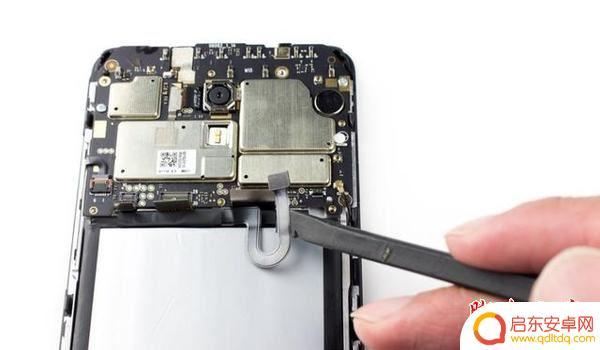

断开电源连接btb；

断开RF同轴电缆线。

断开一拖三电源/音量zif连接器。

卸掉固定主板上的螺丝。

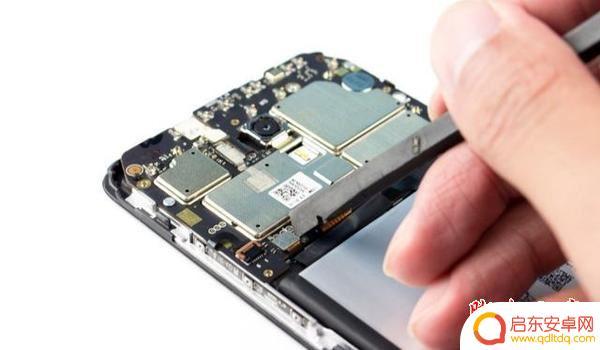

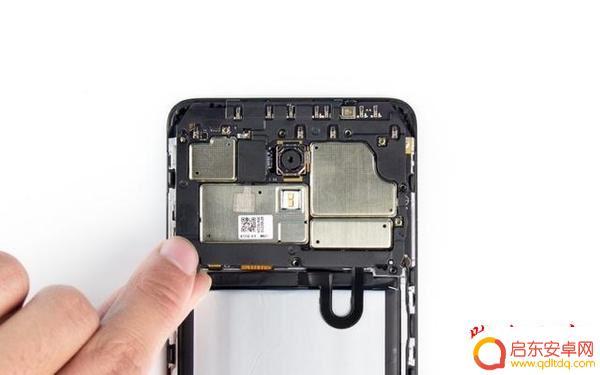

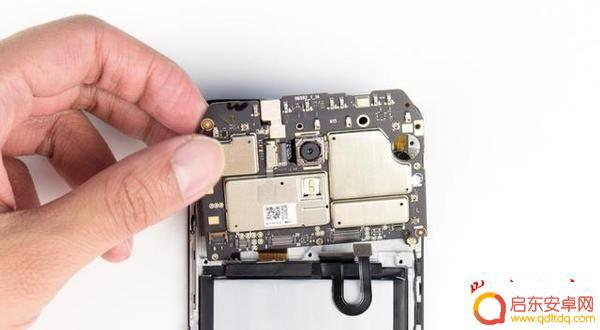

用手取主板：

整个主板拆下来就是这样的，集成度非常的高，除了必要的接口、触点外，所有的芯片、电子元件都基本集成在了一块，可以看到金属屏蔽罩保护的区域就是集成区域。

拆卸主板上的摄像头：

前置摄像头和后置摄像头，只需要撬起接口就能卸下来。后置摄像头好像比普通的1300万摄像头要大一圈。值得一提的是，这两个摄像头，接口位置都有一块延伸出来的薄胶纸，前置摄像头更是后面也有一块。这胶纸的用处就是更好的固定摄像头，让摄像头接口不会因为某些情况而接触不良。虽然这一块胶纸挺小的，不太起眼，不过这样的细节魅族都注意到了，对于产品的态度也没谁能比了。

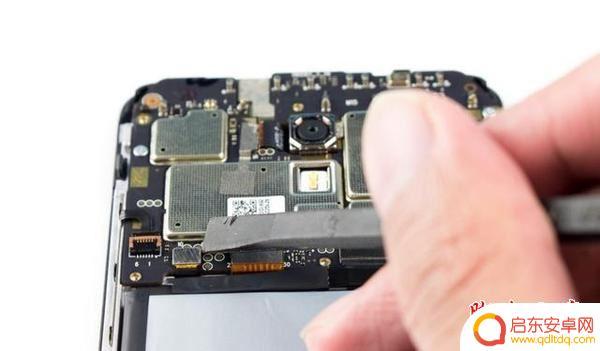

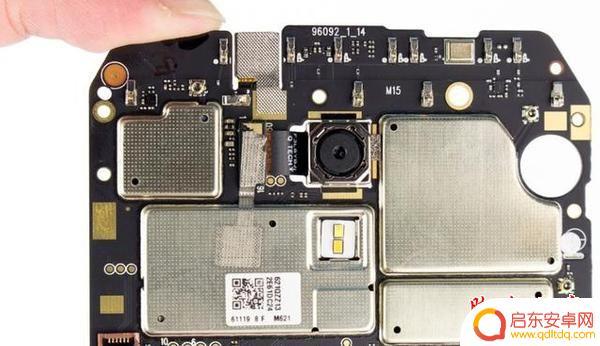

使用绝缘撬棒断开后置像头；

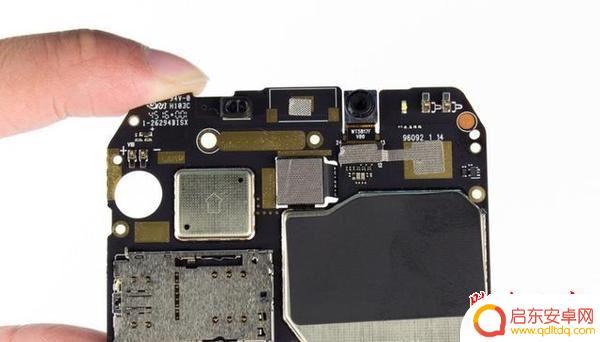

使用绝缘撬棒断开前置像头。

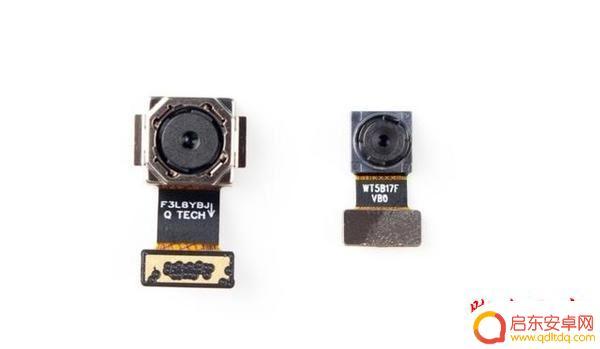

取下后的前后摄像头对比照；

取下后的前后摄像头背面对比照；

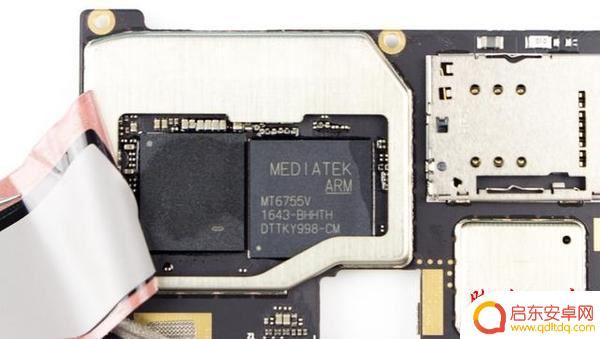

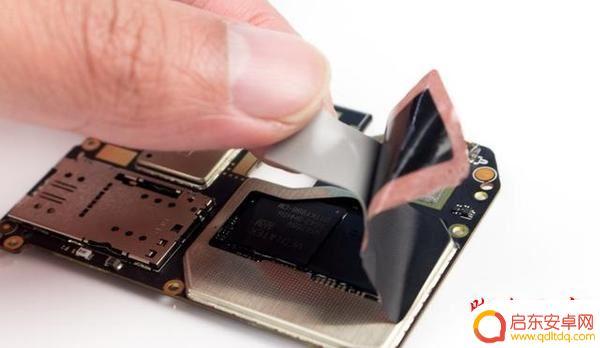

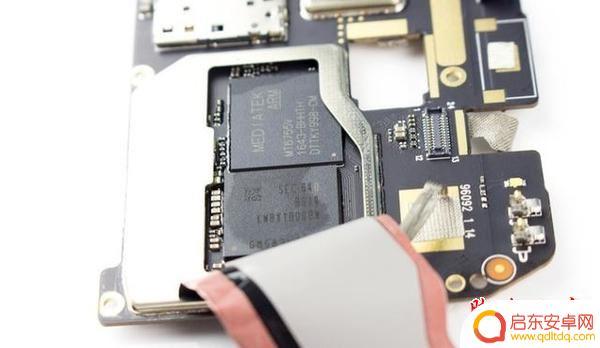

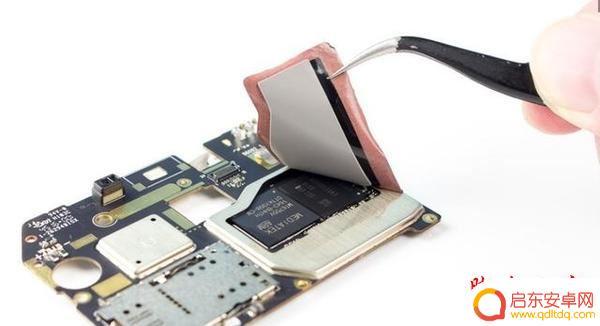

取下摄像头后我们来看看主板背面都有什么，主板的背面有一块sim卡/内存卡卡槽，可以读取sim卡或者内存卡。右边这块屏蔽罩内应该就是处理器/运存了，这个地方采用的不是封闭金属盖。而是金属镂空罩，用镊子掀开后可以看到，使用石墨烯贴纸和导热硅脂覆盖保护，处理器发热大加了一块导热硅脂和石墨散热膜上去辅助散热。

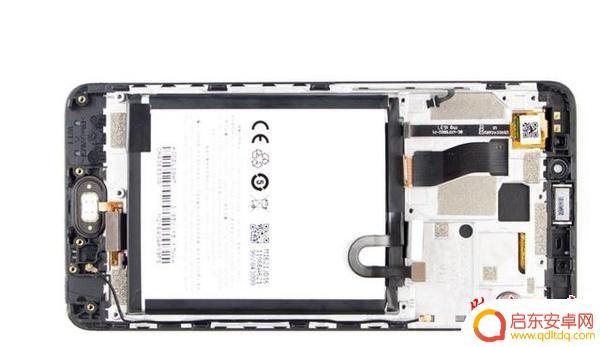

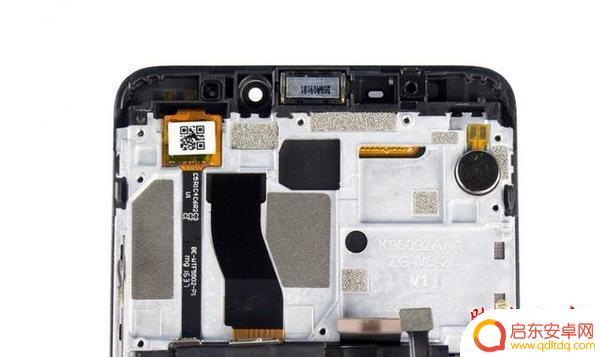

取下主板可以看到主板底部的部分，屏幕排线和触控排线都走了一段路，右边的震子牢牢的固定在对应的凹槽中，采用触点和主板相连，顶部的扬声器也固定在相应的凹槽中，除此没有多余的部件。

拆解底部音腔box和小板：

尾插的保护挡板也使用了7颗十字螺丝固定，保护挡板整合了扬声器以及开孔，扬声器对应的中框部分还有防震棉，以保证扬声器运作时，减少传到主板、尾插上的振动。

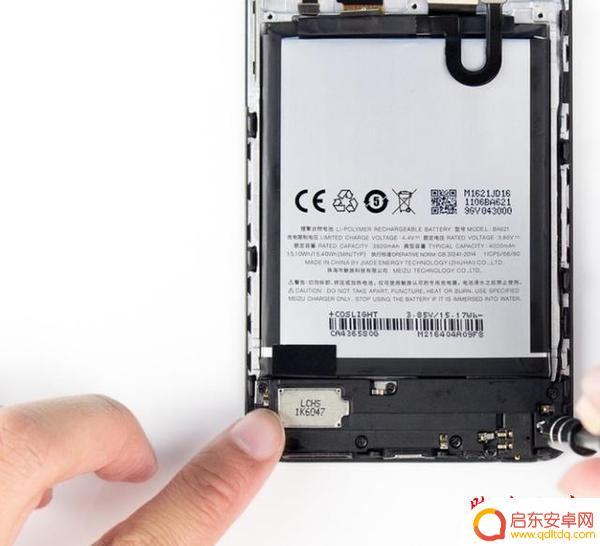

使用螺丝刀一一拆卸固定的十字螺丝；

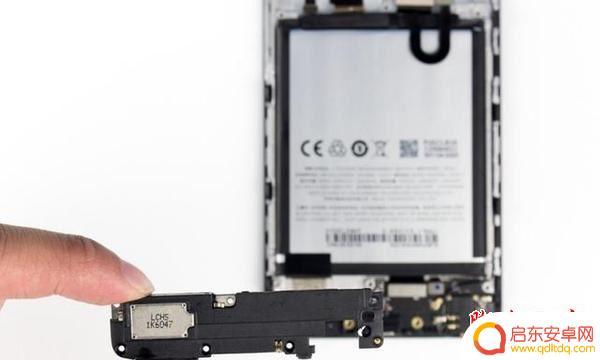

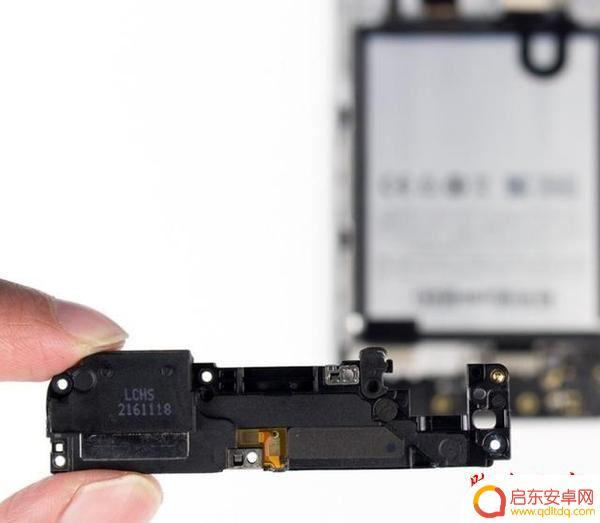

取下后的音腔保护挡板；

取下后的音腔保护挡板反面；

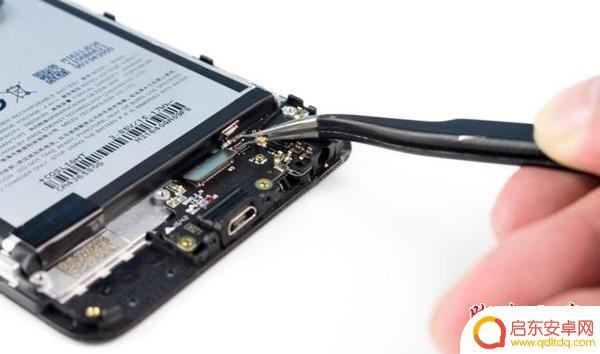

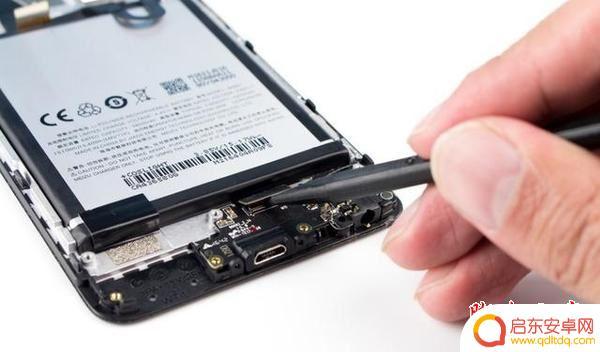

使用绝缘撬棒断开尾插btb连接器。

使用镊子断开RF同轴电缆线。

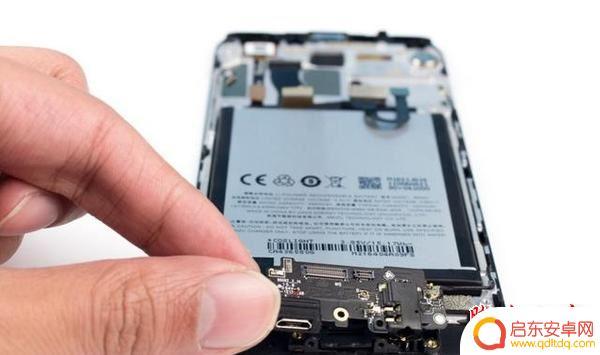

用手取出小板：

取下小板后可以看到Micro usb插口上有一个保护胶套，可以辅助固定插口、保护插口使用时不和其他原件进行接触。耳机插口直接焊接整合到尾插上了，没有采用触点或者btb/zif连接。

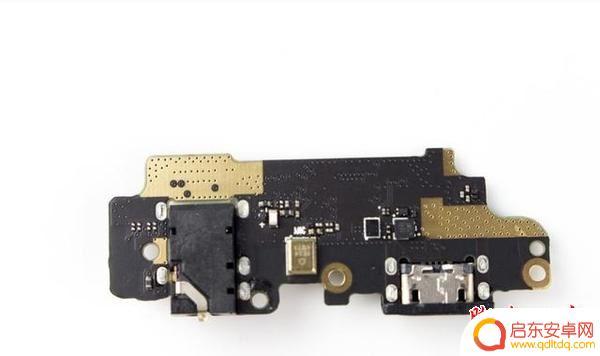

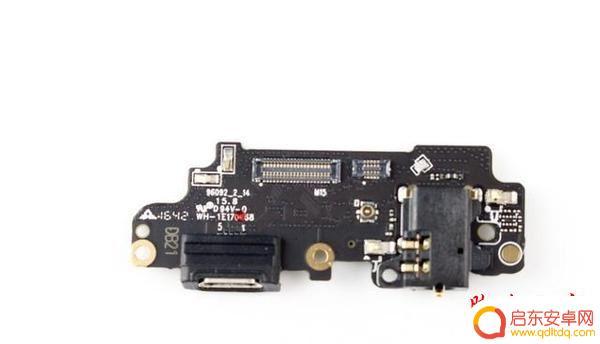

小板正面：

小板反面：

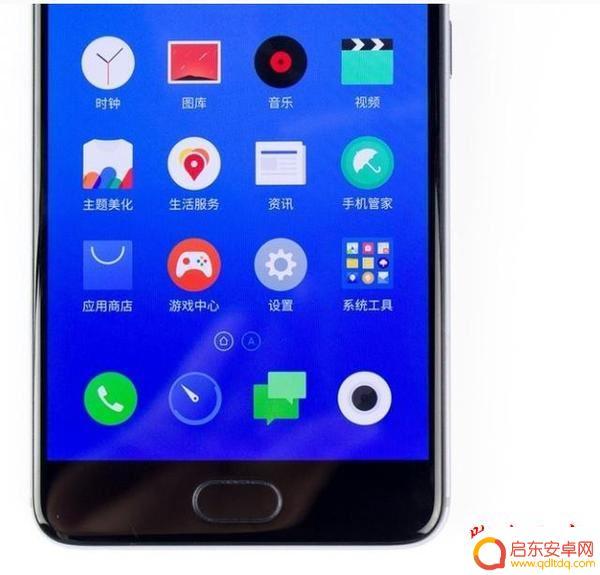

拆解Home键

Home键在尾插下，这个Home键还有一块塑料块进行固定，并且作为按压时的支撑物品、保护尾插不受力。Home键动作的相关信号如轻触、按压、识别指纹等，通过排线传输到尾插上，再通过尾插排线传输给主板。由于Home键黏贴在屏上面这里就不拆下了。

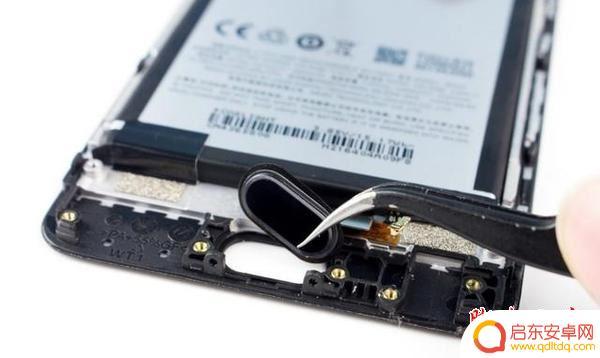

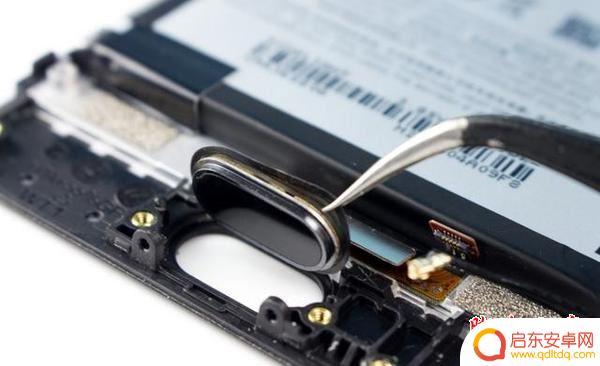

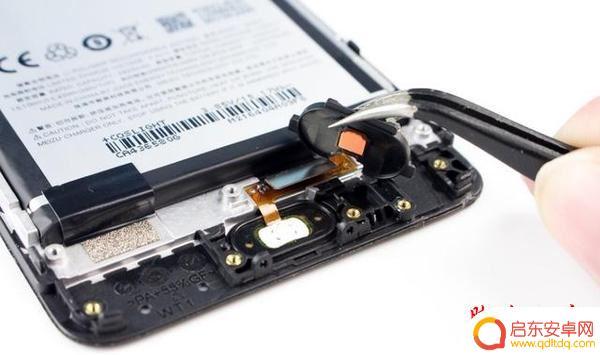

用镊子捏起Home键展示；

用镊子捏起Home键展示；

用镊子捏起Home键展示；

拆解电池部分：

电池设计采用了易拉胶带，拆解更为方面。

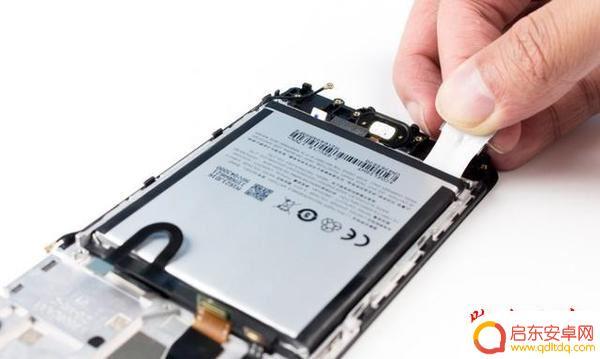

用手撕开底部的易拉胶带的贴纸头，然后用力向外拉。待所有的易拉胶带全部拉出，电池就可以轻松取出来了。

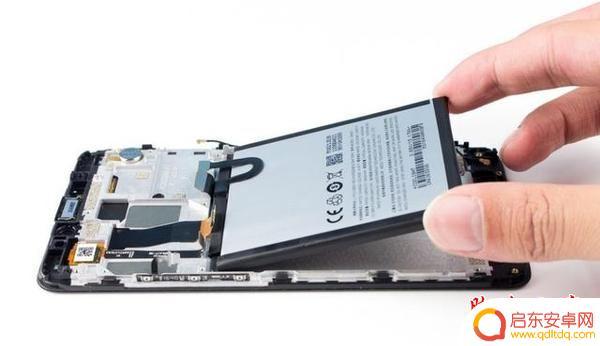

拉出易拉胶带后用手取出电池。

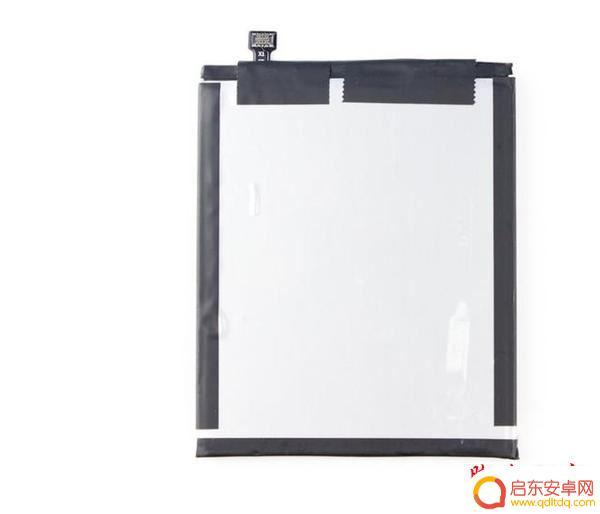

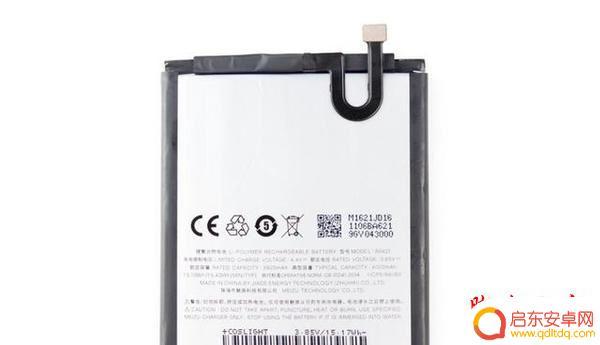

取出电池背面：

取出电池背面：

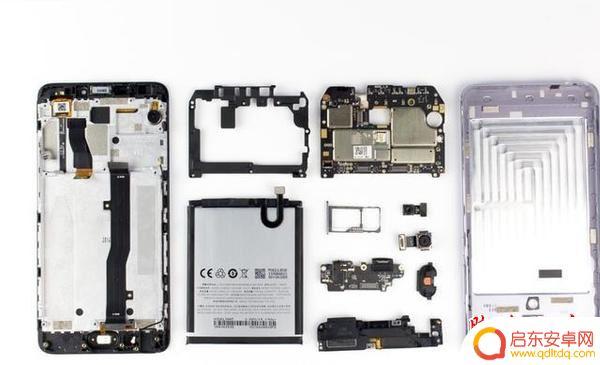

魅族魅蓝note5全部拆解完了，最后来张拆解魅族魅蓝note5部件的全家福。

通过本次拆解我们发现，该机的纳米全金属一体机身令整机的结构强度以及与屏幕的衔接更为紧固。为了增大电池的空间甚至还把对应位置通过cnc工艺做薄处理，不过我们在其内部也发现了一些节约成本的设计，例如摄像头连接器与主板的固定就是通过一块导电胶带来实现的，可靠性有些让人担心，但总的来说该机的用料在同级别的手机中算很优秀的了。整机的结构布局设计也非常不错。综合来看这部机器在千元集中真的算是优秀的了。但是话又说回来了，千人千面，萝卜白菜各有所爱，喜欢的总会觉得好，不喜欢的觉得一般般。至于这款机器到底好不好用，还是要待时间和用户口碑的沉淀。
