手机上如何缩小cad文件 减小CAD文件尺寸

日期： 来源：启东安卓网

　　在现代科技日益发展的今天，CAD文件在工程设计中扮演着重要的角色，随着CAD文件的复杂度增加，文件尺寸也随之增大，给存储和传输带来了一定的困扰。为了解决这一问题，我们可以通过在手机上进行一些操作来缩小CAD文件的尺寸，从而提高文件的存储和传输效率。接下来我们将介绍一些简单易行的方法，帮助大家更好地管理CAD文件。

减小CAD文件尺寸

操作方法：

1.引起CAD文件过大的原因有很多，比如说复制了一些含有隐藏数据的块，错误操作等，我个人也不是特别理解就不赘述了。下面介绍两种简单有效的清理方法，无需新建文件。

手机上如何缩小cad文件 减小CAD文件尺寸

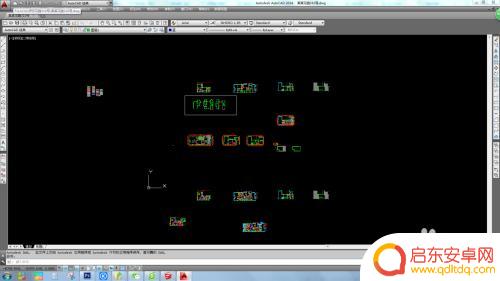

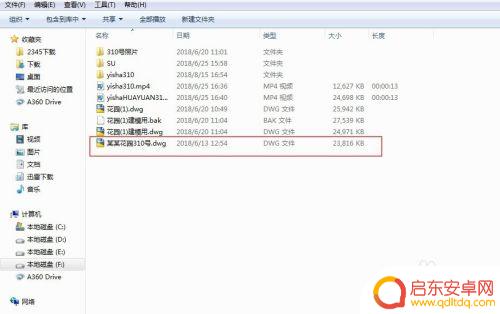

2.首先是针对2014及以下版本，使用这些版本的朋友会发现，使用PU清理基本无效。下面我们打开一个CAD文件，可以看到，现在文件大小是23M，里面东西是有点多，但是不至于这么大的

手机上如何缩小cad文件 减小CAD文件尺寸

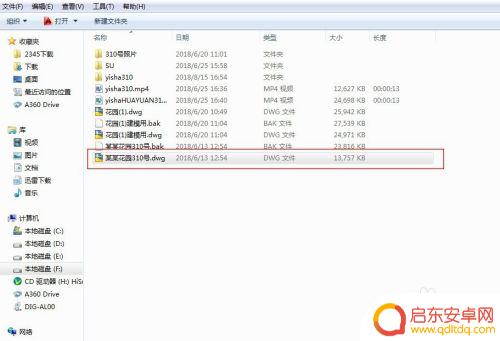

3.我们输入命令：AUDIT，“是否更正检测到的任何错误”我们输入“Y”确认，稍等一下，然后保存退出。我们再看一下文件大小。可以看到修复后文件直接变成13M了，小了将近一半。

手机上如何缩小cad文件 减小CAD文件尺寸

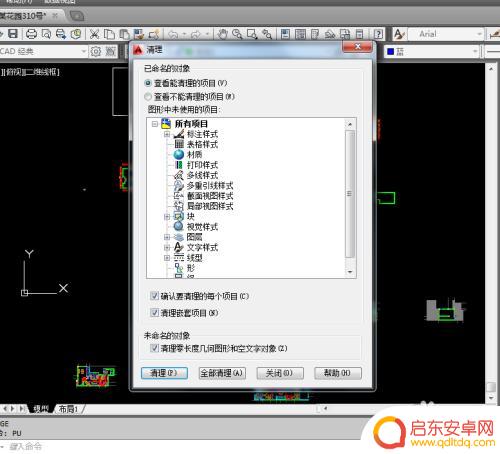

4.其实前面说的PU清理无效，只是针对2014及以下版本。很多人可能跟我一样，喜欢用低版本，这也是造成清理困难的主要原因。我目前是用2014版，而巧的是，CAD2015及以上版本加强了数据清理功能，于是我索性装了个2018版的。我们来看看2014和2018的PU功能有什么不一样。这个是2014的

手机上如何缩小cad文件 减小CAD文件尺寸

5.清理后我们可以看到文件大小没有任何变化

手机上如何缩小cad文件 减小CAD文件尺寸

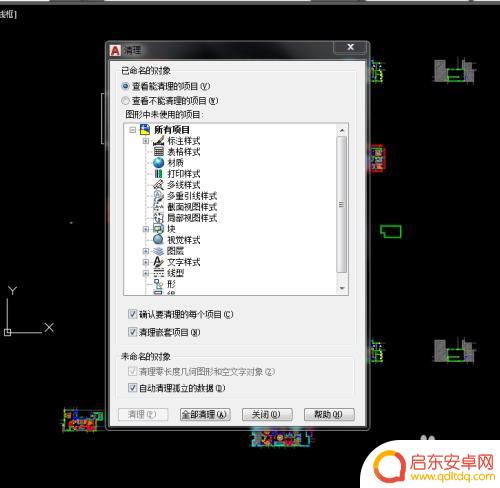

6.下面我们用2018的PU命令再清理一下

手机上如何缩小cad文件 减小CAD文件尺寸

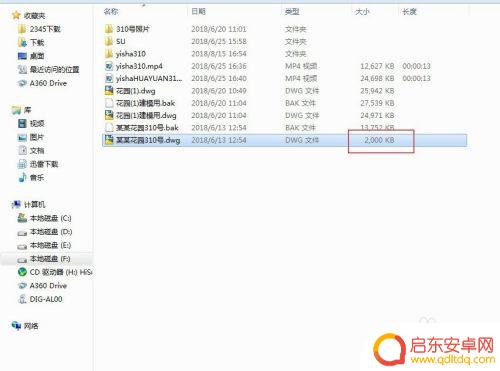

7.可以看到，文件直接变成2000K了！这个变化是惊人的，可以想象我们之前的文件有多少垃圾。另外使用2015及以上版本是不需要使用AUDIT命令修复的，我只是针对低版本多给大家介绍一种方法。

手机上如何缩小cad文件 减小CAD文件尺寸

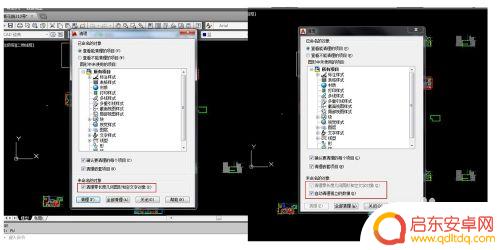

8.我们留心看一下可以发现，2014和2018的PU命令区别主要在于。2018多了一个“自动清理孤立数据”的选项，这也是我们CAD文件一些隐藏的垃圾数据，而低版本是无法检测出来的（上面一栏灰色是因为我们前面已经用2014清理过了）

手机上如何缩小cad文件 减小CAD文件尺寸

9.最后再补充一点，网上说的新建文件或者WBLOCK命令确实是可以使文件显着变小的。但有些有问题的文件是复制不过去的，特别是布局里的，要先修复。而且用高版本修复清理后也会发现教育版不见了~软件升级自有它的用意，如果用惯低版本的朋友也可以装个高版本。当清理工具用。头一次分享，如有说的不对的请指正哦。

以上就是手机上如何缩小cad文件的全部内容，有遇到这种情况的用户可以按照小编的方法来进行解决，希望能够帮助到大家。
