苹果x手机拆卸 iphoneX真机拆解实图

日期： 来源：启东安卓网

　　苹果X手机作为一款备受瞩目的智能手机，其内部构造一直备受关注，近日有网友对iPhoneX进行了真机拆解，并分享了详细的实图，揭示了这款手机内部的奥秘。从拆解实图中我们可以看到，iPhoneX采用了全新的设计，包括无边框的全面屏幕、双摄像头等先进技术。这些细节展示了苹果在技术和设计方面的卓越实力，也让人更加期待这款手机的性能和表现。

iphoneX真机拆解实图

操作方法：

1、苹果iphoneX的一体化程度很高，让我们有点无从下手的感觉。

苹果x手机拆卸 iphoneX真机拆解实图

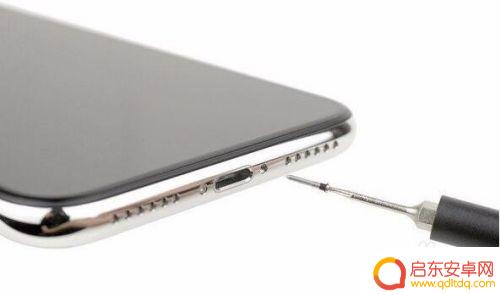

2、首先重底部的五角梅花螺丝拆起，一共有两颗小螺丝。

苹果x手机拆卸 iphoneX真机拆解实图

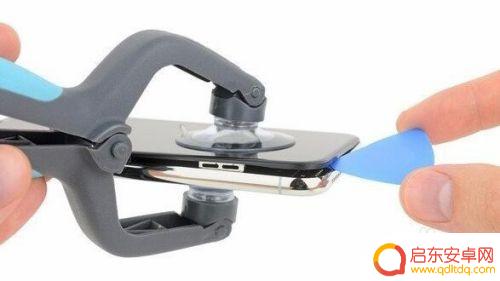

3、螺丝拧下之后，可以尝试将前面板使用吸盘打开了。

苹果x手机拆卸 iphoneX真机拆解实图

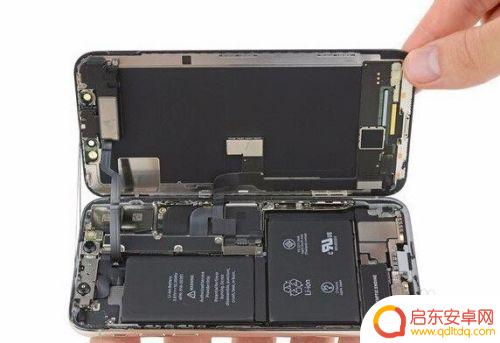

4、书页式拆解方式已经成了苹果的标准设计 ，我们以书页式打开。过程中一定要慢。

苹果x手机拆卸 iphoneX真机拆解实图

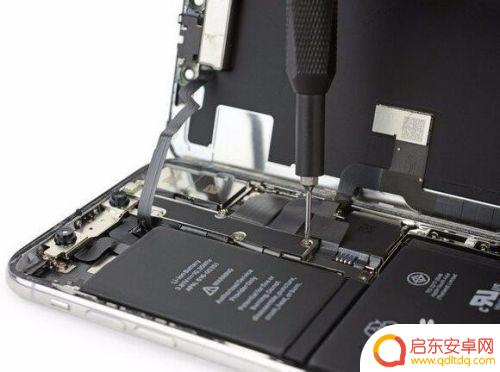

5、一块挡板覆盖了逻辑板上面全部的接口，看得出接口密度极高，拧下如图螺丝。

苹果x手机拆卸 iphoneX真机拆解实图

6、在iPhone X内部使用了Y型螺丝以防止随意拆解。

苹果x手机拆卸 iphoneX真机拆解实图

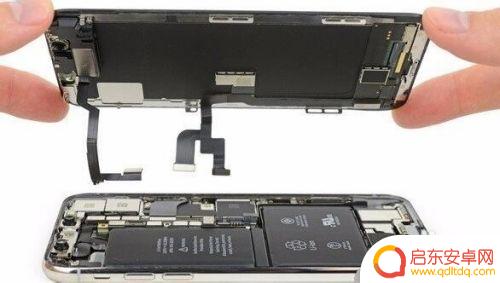

7、扣下各种挡板的接口之后，就可以将前后两部分分离了 。

苹果x手机拆卸 iphoneX真机拆解实图

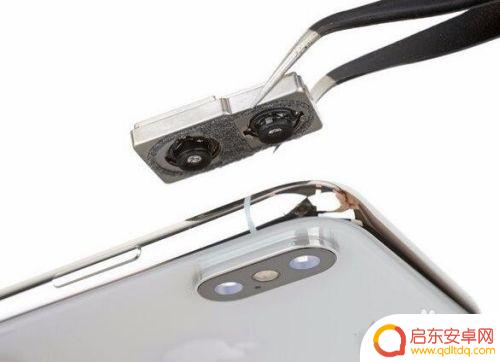

8、后置双摄的固定支架给与了双摄模块一定的保护作用。

苹果x手机拆卸 iphoneX真机拆解实图

9、摄像头的另一面使用了一些泡沫粘合剂来固定在背板上，如下图所示。

苹果x手机拆卸 iphoneX真机拆解实图

10、背板上密集的微小焊点用以防止可能发生的碰撞。

苹果x手机拆卸 iphoneX真机拆解实图

11.

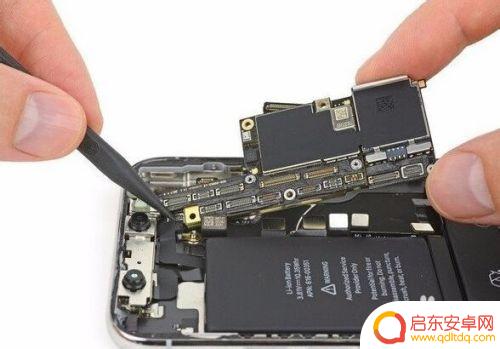

11、下面我们可以拆解这块密集布置的主板了 。

苹果x手机拆卸 iphoneX真机拆解实图

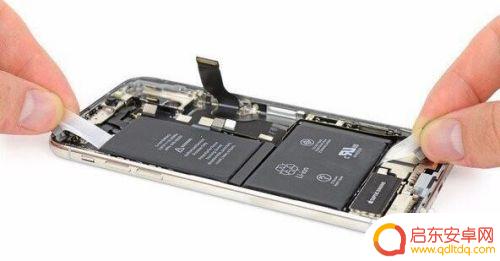

12、下面拆解的就是iPhone X的双电池模组了，如下图所示。

苹果x手机拆卸 iphoneX真机拆解实图

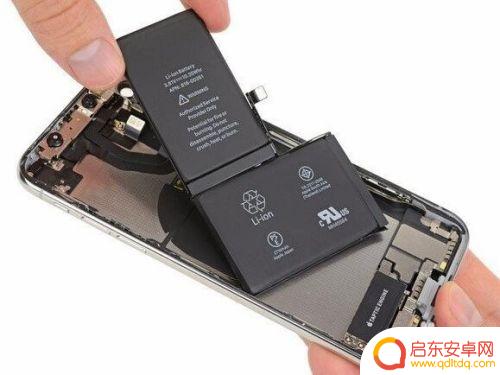

13、卸下的双电池模组的电量约为2716mAh，仅比iPhone8 Plus的略大一点。

苹果x手机拆卸 iphoneX真机拆解实图

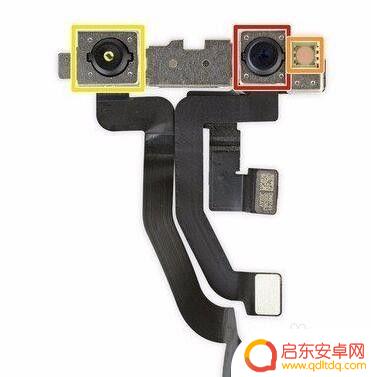

14、下面我们开始拆解深感摄像头系统，如下图所示。

苹果x手机拆卸 iphoneX真机拆解实图

15、接下来拆解的是背板部分。

苹果x手机拆卸 iphoneX真机拆解实图

16.

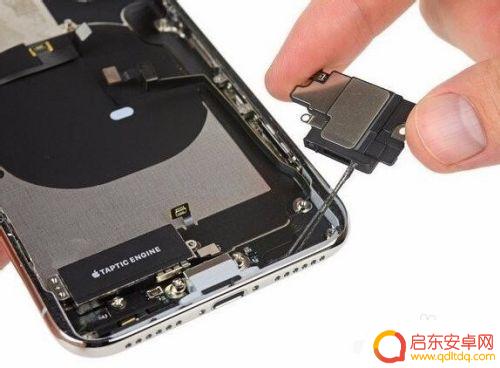

16、首先取下的是低音喇叭模块，它周围沾满了防水胶。

苹果x手机拆卸 iphoneX真机拆解实图

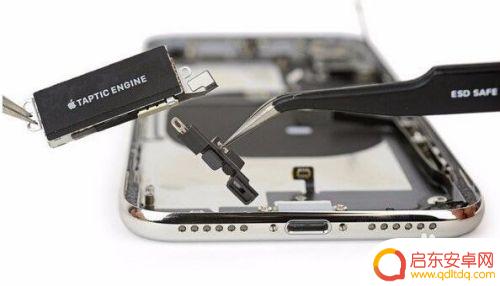

17、随后取下了着名的Taptic Engine和气压计，如下图所示。

苹果x手机拆卸 iphoneX真机拆解实图

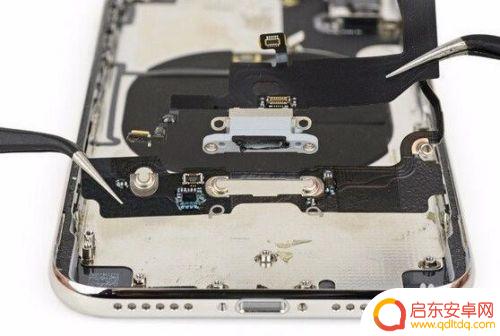

18、Lighting接口似乎被强化过以增强接口的拔插寿命。

苹果x手机拆卸 iphoneX真机拆解实图

19、接下来开始拆解显示屏啦！

苹果x手机拆卸 iphoneX真机拆解实图20

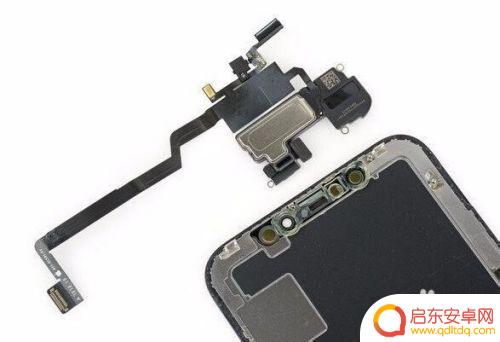

20、显示屏上方的组件非常复杂：扬声器、麦克风、环境光感器、泛光照明器以及距离传感器 ；

苹果x手机拆卸 iphoneX真机拆解实图

2.1.21、这个系统整合了一系列的传感器让iPhone X有了面部识别功能。

苹果x手机拆卸 iphoneX真机拆解实图

　　以上是苹果X手机拆卸的全部内容，如果有不清楚的地方，您可以根据小编的方法进行操作，希望对大家有所帮助。
